Switchbox – automatyzacja zasilania domu. Jak działa inteligentne przełączanie między siecią, magazynem energii i agregatem?

Wraz z rosnącą popularnością instalacji fotowoltaicznych, magazynów energii oraz systemów zasilania awaryjnego coraz więcej właścicieli domów jednorodzinnych szuka sposobu na pełną automatyzację zarządzania energią. Jednym z najciekawszych rozwiązań dostępnych obecnie na rynku jest switchbox, czyli inteligentny układ automatycznego przełączania źródeł zasilania budynku.

W praktyce switchbox staje się centrum zarządzania energią w domu. To właśnie on decyduje, czy budynek jest zasilany z sieci dystrybucyjnej, magazynu energii, instalacji fotowoltaicznej lub agregatu prądotwórczego. Odpowiednio zaprojektowany system pozwala nie tylko zwiększyć bezpieczeństwo energetyczne, ale również ograniczyć koszty eksploatacji budynku i uprościć modernizację istniejącej rozdzielnicy.

Czym jest switchbox i dlaczego coraz częściej montuje się go w polskich domach?

Najprościej mówiąc, switchbox jest specjalnym zespołem aparatury elektrycznej wyposażonym w układy sterowania, zabezpieczenia oraz przełączniki mocy. Jego zadaniem jest automatyczne lub półautomatyczne przełączanie zasilania pomiędzy dostępnymi źródłami energii.

Z punktu widzenia fizyki proces wygląda bardzo prosto. Energia elektryczna może napływać do budynku z kilku różnych kierunków. W normalnych warunkach dom pobiera energię z sieci operatora systemu dystrybucyjnego. Gdy pojawia się awaria sieci lub uruchamiany jest tryb pracy wyspowej magazynu energii, switchbox odłącza budynek od sieci i przełącza go na inne dostępne źródło energii. Cały proces trwa od ułamków sekundy do kilku sekund w zależności od zastosowanej technologii.

Od strony inżynierskiej takie rozwiązanie eliminuje jeden z największych problemów współczesnych instalacji OZE – konieczność ręcznego przełączania zasilania podczas zaniku napięcia. Automatyka kontroluje parametry sieci, napięcie, częstotliwość oraz stan pracy falownika i magazynu energii. Dzięki temu nie dochodzi do niebezpiecznego podania napięcia do uszkodzonej sieci energetycznej.

Dla użytkownika oznacza to przede wszystkim komfort. Podczas awarii sieci lodówka, oświetlenie, system alarmowy czy pompa ciepła mogą nadal pracować bez konieczności biegania do rozdzielnicy i ręcznego przełączania zabezpieczeń. W regionach narażonych na częste przerwy w dostawie energii korzyści są szczególnie odczuwalne.

Należy jednak pamiętać, że skuteczność działania switchboxa zależy od poprawnego projektu całej instalacji. Samo urządzenie nie rozwiąże problemu zbyt małego magazynu energii, nieodpowiedniego falownika lub źle dobranych zabezpieczeń. W praktyce błędy projektowe ujawniają się najczęściej właśnie podczas pierwszej awarii sieci.

Gdzie montuje się switchbox?

Najbardziej praktycznym miejscem montażu jest punkt wejścia zasilania do budynku, możliwie blisko głównej rozdzielnicy elektrycznej.

Fizycznie energia wpływająca z przyłącza energetycznego trafia najpierw do układu pomiarowego i zabezpieczeń głównych. Umieszczenie switchboxa bezpośrednio za tym punktem pozwala kontrolować cały przepływ energii do budynku. W efekcie urządzenie może przełączać zasilanie wszystkich obwodów lub wybranych sekcji instalacji.

Z inżynierskiego punktu widzenia taka lokalizacja minimalizuje długość przewodów dużej mocy oraz ogranicza liczbę połączeń. Każde dodatkowe połączenie oznacza potencjalny punkt awarii, wzrost rezystancji oraz dodatkowe nagrzewanie przewodów.

Dla inwestora oznacza to niższe koszty modernizacji. W wielu przypadkach nie ma potrzeby całkowitej przebudowy istniejącej rozdzielnicy. Wystarczy przeorganizować główne tory prądowe i przepiąć przewody zasilające do nowego układu przełączającego.

Największym błędem jest montaż switchboxa w znacznej odległości od głównej rozdzielnicy. Powoduje to konieczność prowadzenia dodatkowych przewodów o dużych przekrojach, zwiększa koszty inwestycji oraz komplikuje późniejszy serwis.

Automatyczne przełączanie między siecią a magazynem energii

Obecnie najczęściej spotykanym zastosowaniem switchboxa jest współpraca z magazynem energii i instalacją fotowoltaiczną.

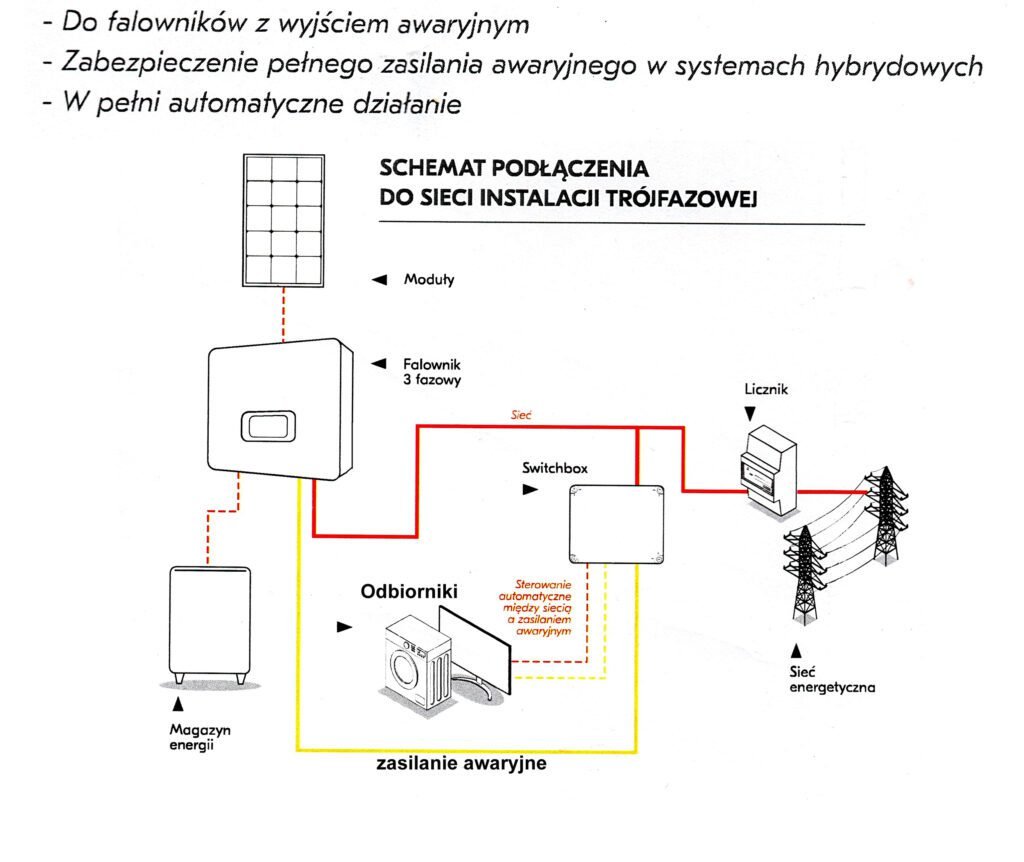

W normalnym trybie energia produkowana przez panele fotowoltaiczne zasila odbiorniki domowe. Nadwyżki trafiają do magazynu energii. Gdy następuje zanik napięcia w sieci, switchbox odłącza budynek od operatora i tworzy lokalną wyspę energetyczną zasilaną przez magazyn energii oraz falownik hybrydowy.

Takie rozwiązanie wynika z wymagań technicznych i bezpieczeństwa. Falownik podłączony do publicznej sieci elektroenergetycznej nie może pracować podczas awarii sieci bez odpowiednich zabezpieczeń. Jest to związane z ochroną ekip energetycznych usuwających uszkodzenia linii. Automatyczne rozłączenie gwarantuje spełnienie wymagań norm oraz warunków przyłączenia.

Korzyści dla użytkownika są bardzo wymierne. W domu wyposażonym w odpowiednio dobrany magazyn energii możliwe jest utrzymanie pracy najważniejszych odbiorników przez wiele godzin, a czasem nawet przez kilka dni. Dodatkowo wzrasta autokonsumpcja energii produkowanej przez instalację PV (fotowoltaiczną), co pozwala ograniczyć zakup energii z sieci.

Trzeba jednak pamiętać, że czas podtrzymania zależy od pojemności magazynu energii oraz rzeczywistego poboru mocy. Częstym błędem jest założenie, że magazyn o pojemności 10 kWh zapewni całodobową niezależność energetyczną. Jeśli budynek posiada pompę ciepła, płytę indukcyjną i klimatyzację, energia może zostać zużyta znacznie szybciej.

Współpraca switchboxa z agregatem prądotwórczym

W obiektach wymagających długotrwałego zasilania awaryjnego switchbox często współpracuje z agregatem prądotwórczym.

Mechanizm działania jest prosty. Po wykryciu zaniku napięcia układ automatyki uruchamia agregat. Po ustabilizowaniu parametrów napięcia i częstotliwości switchbox przełącza odbiorniki na nowe źródło energii. Po powrocie napięcia z sieci cały proces przebiega w odwrotnej kolejności.

Z technicznego punktu widzenia takie rozwiązanie eliminuje problem ograniczonej pojemności magazynu energii. Akumulatory są doskonałe przy krótkich przerwach w dostawie energii, natomiast agregat lepiej sprawdza się podczas wielogodzinnych lub wielodniowych awarii.

Dla użytkownika oznacza to praktycznie nieograniczony czas podtrzymania zasilania, ograniczony jedynie dostępnością paliwa. Rozwiązanie jest szczególnie popularne w gospodarstwach rolnych, warsztatach, małych firmach oraz domach wyposażonych w pompy głębinowe.

Należy jednak pamiętać, że nie każdy agregat może współpracować z nowoczesnym falownikiem hybrydowym. Problemy często powodują zniekształcenia napięcia, niestabilna częstotliwość oraz brak odpowiedniej synchronizacji. Dlatego dobór urządzeń powinien być wykonywany na etapie projektu.

Switchbox a modernizacja istniejącej rozdzielnicy

Jedną z największych zalet nowoczesnych switchboxów jest możliwość stosunkowo łatwej modernizacji istniejących instalacji.

W praktyce energia nadal trafia do tej samej rozdzielnicy, ale główne przewody zasilające zostają przeprowadzone przez układ przełączający. Dzięki temu większość istniejących zabezpieczeń nadprądowych, różnicowoprądowych i ochrony przeciwprzepięciowej może pozostać bez zmian.

Od strony projektowej pozwala to ograniczyć zakres prac budowlanych oraz skrócić czas wyłączenia zasilania podczas modernizacji. W wielu domach jednorodzinnych możliwe jest wykonanie całej przebudowy w ciągu jednego dnia roboczego.

Dla inwestora oznacza to niższy koszt wdrożenia systemu magazynowania energii lub zasilania awaryjnego. Nie ma konieczności budowania całkowicie nowej rozdzielnicy od podstaw.

Niestety właśnie na tym etapie pojawia się najwięcej błędów wykonawczych. Spotyka się nieprawidłowe oznaczenia przewodów, brak aktualizacji dokumentacji powykonawczej oraz niewłaściwe przekroje przewodów głównych. W sytuacji awaryjnej może to utrudnić diagnostykę lub doprowadzić do przeciążenia instalacji.

Bezpieczeństwo pożarowe i wymagania BHP

Każdy switchbox pracuje na granicy kilku źródeł energii, dlatego bezpieczeństwo jest absolutnym priorytetem.

Podczas pracy urządzenia przepływają przez nie znaczne prądy. W przypadku domu jednorodzinnego często są to wartości od kilkudziesięciu do ponad stu amperów. Nieprawidłowo wykonane połączenie może powodować lokalne przegrzewanie zacisków i wzrost ryzyka pożaru.

Dlatego projektując instalację należy uwzględnić odpowiednie zabezpieczenia nadprądowe, selektywność zabezpieczeń, ochronę przeciwprzepięciową SPD (Surge Protective Device – urządzenie ochrony przeciwprzepięciowej) oraz właściwe przekroje przewodów. Istotne znaczenie ma również poprawne wykonanie połączeń ochronnych PE oraz zachowanie ciągłości układu uziemienia.

Korzyścią dla użytkownika jest nie tylko bezpieczeństwo, ale również większa niezawodność całego systemu. Prawidłowo wykonana instalacja może pracować przez wiele lat bez konieczności ingerencji serwisowej.

Największym zagrożeniem pozostaje montaż wykonywany przez osoby bez odpowiednich kwalifikacji SEP oraz doświadczenia w systemach magazynowania energii i instalacjach PV. W przypadku błędów konsekwencje mogą obejmować uszkodzenie falownika, akumulatorów, a nawet pożar budynku.

Podsumowanie

Switchbox staje się jednym z kluczowych elementów nowoczesnego domu wyposażonego w fotowoltaikę, magazyn energii lub agregat prądotwórczy. Jego zadaniem jest automatyczne i bezpieczne zarządzanie przepływem energii pomiędzy różnymi źródłami zasilania.

Najlepsze efekty osiąga się wtedy, gdy urządzenie zostanie zamontowane na wejściu instalacji elektrycznej, możliwie blisko głównej rozdzielnicy budynku. Takie rozwiązanie upraszcza modernizację istniejącej infrastruktury, ogranicza koszty przebudowy oraz zwiększa niezawodność całego systemu.

W warunkach polskiego rynku energetycznego switchbox nie jest już wyłącznie elementem instalacji premium. Coraz częściej staje się standardowym wyposażeniem domów korzystających z magazynów energii i zasilania awaryjnego. Odpowiednio zaprojektowany i wykonany system pozwala zwiększyć autokonsumpcję energii, poprawić bezpieczeństwo energetyczne budynku oraz zapewnić komfort użytkownikom nawet podczas długotrwałych awarii sieci.

Bibliografia i źródła

1. Ustawa z dnia 10 kwietnia 1997 r. – Prawo energetyczne (Dz.U. z późniejszymi zmianami).
2. Ustawa z dnia 20 lutego 2015 r. o odnawialnych źródłach energii (Dz.U. z późniejszymi zmianami).
3. PN-HD 60364 – Instalacje elektryczne niskiego napięcia.
4. PN-EN 61439 – Rozdzielnice i sterownice niskonapięciowe.
5. PN-EN 50549-1 – Wymagania dotyczące przyłączenia jednostek wytwórczych do sieci niskiego napięcia.
6. Wytyczne operatorów systemów dystrybucyjnych (PGE Dystrybucja, Tauron Dystrybucja, Energa Operator, Enea Operator, Stoen Operator).
7. Materiały techniczne producentów falowników hybrydowych i magazynów energii: Huawei, Fronius, Victron Energy, GoodWe, Sungrow, FoxESS.
8. NSEP – Stowarzyszenie Polska Izba Magazynowania Energii i Elektromobilności (PIME).
